IUS075 |
Ud |
Arqueta de PVC. |
171,54€ |
||
|

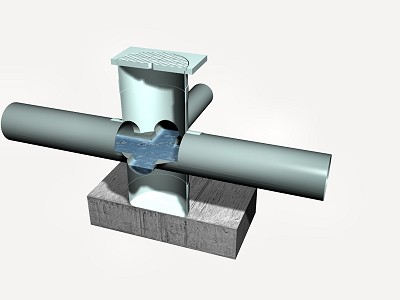

Arqueta de paso, prefabricada de PVC, registrable, "JIMTEN" compuesta por colector de conexión de PVC, modelo S-212, de 250 mm de diámetro, color teja, con tres entradas, dos de 110 mm de diámetro y una de 160 mm de diámetro y una salida de 160 mm de diámetro. |
|||||
|
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
|
mt10hmf010Mm |
m³ |
Hormigón HM-20/B/20/I, fabricado en central. |
1,176 |
73,96 |
86,98 |
|
mt11avj002cab |
Ud |
Colector de conexión de PVC, modelo S-212 "JIMTEN", de 250 mm de diámetro, color teja, con tres entradas, dos de 110 mm de diámetro y una de 160 mm de diámetro y una salida de 160 mm de diámetro. |
1,000 |
60,58 |
60,58 |
|
mo040 |
h |
Oficial 1ª construcción de obra civil. |
0,539 |
17,24 |
9,29 |
|
mo085 |
h |
Ayudante construcción de obra civil. |
0,398 |
16,13 |
6,42 |
|
% |
Medios auxiliares |
2,000 |
163,27 |
3,27 |
|
|
% |
Costes indirectos |
3,000 |
166,54 |
5,00 |
|
|
Coste de mantenimiento decenal: 8,58€ en los primeros 10 años. |
Total: |
171,54 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA IUS075: ARQUETA DE PVC. CARACTERÍSTICAS TÉCNICAS Suministro y montaje de arqueta de paso enterrada, compuesta por colector de conexión de PVC, modelo S-212, de 250 mm de diámetro, color teja, con tres entradas, dos de 110 mm de diámetro y una de 160 mm de diámetro y una salida de 160 mm de diámetro, prefabricada de PVC "JIMTEN", sobre solera de hormigón en masa HM-20/B/20/I de 15 cm de espesor, con prefabricada de PVC. Incluso conexiones de conducciones y remates. Totalmente montada, conexionada y probada mediante las correspondientes pruebas de servicio (incluidas en este precio). NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08). Ejecución: CTE. DB HS Salubridad. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la ubicación de la arqueta se corresponde con la de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la arqueta. Eliminación de las tierras sueltas del fondo de la excavación. Vertido y compactación del hormigón en formación de solera. Colocación de la arqueta prefabricada. Formación de agujeros para conexionado de tubos. Empalme y rejuntado de los colectores a la arqueta. Colocación de la tapa y los accesorios. Eliminación de restos, limpieza final y retirada de escombros. Carga de escombros sobre camión o contenedor. Realización de pruebas de servicio. CONDICIONES DE TERMINACIÓN. La arqueta quedará totalmente estanca. PRUEBAS DE SERVICIO. Prueba de estanqueidad parcial. Normativa de aplicación: CTE. DB HS Salubridad CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y obturaciones. Se taparán todas las arquetas para evitar accidentes. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
