IUS081 |
m |
Canaleta de drenaje de polipropileno. |
306,89€ |
|

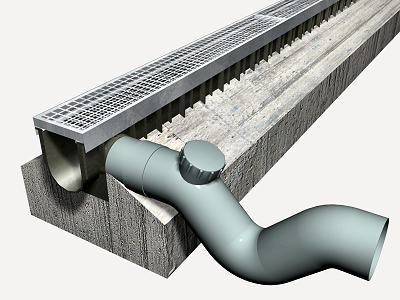

Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, Reforzada Kenadrain HD DR202CF "JIMTEN", de 1000 mm de longitud, 200 mm de anchura y 240 mm de altura, con rejilla de fundición dúctil clase C-250 según UNE-EN 124 y UNE-EN 1433; previa excavación con medios manuales y posterior relleno del trasdós con hormigón. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt10hmf010Nm |
m³ |
Hormigón HM-25/B/20/I, fabricado en central. |
0,193 |
75,72 |
14,61 |
|
mt11cnj020Ii |
Ud |
Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, Reforzada Kenadrain HD DR202CF "JIMTEN", de 1000 mm de longitud, 200 mm de anchura y 240 mm de altura, con rejilla de fundición dúctil clase C-250 según UNE-EN 124 y UNE-EN 1433, incluso piezas especiales. |
1,000 |
258,30 |
258,30 |
|
mt11pvj020f |
Ud |
Sifón en línea de PVC, "JIMTEN", color gris, registrable, con unión macho/hembra, de 160 mm de diámetro. |
0,200 |
77,59 |
15,52 |
|
Subtotal materiales: |
288,43 |
||||
|
2 |
Mano de obra |
||||
|
mo041 |
h |
Oficial 1ª construcción de obra civil. |
0,431 |
18,56 |
8,00 |
|
mo087 |
h |
Ayudante construcción de obra civil. |
0,253 |
17,53 |
4,44 |
|
Subtotal mano de obra: |
12,44 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
300,87 |
6,02 |
|
|
Coste de mantenimiento decenal: 15,34€ en los primeros 10 años. |
Costes directos (1+2+3): |
306,89 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 1433:2003 |
1.8.2003 |
1.8.2004 |
3 |
|
Canales de desagüe para zonas de circulación utilizadas por peatones y vehículos. Clasificación, requisitos de diseño y de ensayo, marcado y evaluación de la conformidad. |
|||
|
UNE-EN 1433:2003/A1:2005 |
1.1.2006 |
1.1.2006 |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA IUS081: CANALETA DE DRENAJE DE POLIPROPILENO. CARACTERÍSTICAS TÉCNICAS Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, Reforzada Kenadrain HD DR202CF "JIMTEN", de 1000 mm de longitud, 200 mm de anchura y 240 mm de altura, con rejilla de fundición dúctil clase C-250 según UNE-EN 124 y UNE-EN 1433, sobre solera de hormigón en masa HM-25/B/20/I de 15 cm de espesor; previa excavación con medios manuales y posterior relleno del trasdós con hormigón. Incluso piezas especiales y sifón en línea registrable. NORMATIVA DE APLICACIÓN
Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).
Ejecución: CTE. DB-HS Salubridad. CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida en proyección horizontal, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la ubicación y el recorrido se corresponden con los de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo del recorrido de la canaleta de drenaje. Excavación con medios manuales. Eliminación de las tierras sueltas del fondo de la excavación. Vertido y compactación del hormigón en formación de solera. Colocación de la canaleta de drenaje sobre la base de hormigón. Montaje de los accesorios en la canaleta de drenaje. Ejecución de taladros para el conexionado de la tubería a la canaleta de drenaje. Empalme y rejuntado de la tubería a la canaleta de drenaje. Colocación del sifón en línea. Relleno del trasdós. Comprobación de su correcto funcionamiento. CONDICIONES DE TERMINACIÓN. Se conectará con la red de saneamiento del edificio, asegurándose su estanqueidad y circulación. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a obturaciones y tráfico pesado. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
1,478 |
0,985 |
|
17 02 03 |
Plástico. |
0,005 |
0,008 |
|
Residuos generados: |
1,483 |
0,994 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,008 |
0,011 |
|
Envases: |
0,008 |
0,011 |
|
|
Total residuos: |
1,491 |
1,004 |
