Consejos de instalación
Instalación del producto
Cortar el tubo con la ayuda de una sierra y
de la plantilla de corte (disponible sólo para
la gama Ovation
®
). Desbarbar utilizando
una lija fina.
El pie de bajante universal se conecta, por un lado a la tubería de bajante Ovation, y por
el otro lado a una tubería circular o a un registro de aguas pluviales (recomendado).
El pie de bajante TD95, permite realizar la conexión con el registro de pluviales de manera
centrada o excéntrica.

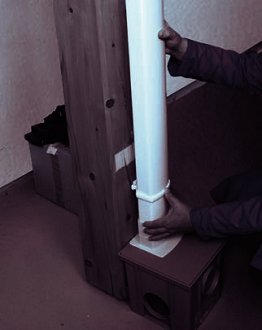

Montar el terminal de bajante al final del
tubo teniendo en cuenta la marca indicada
para permitir la dilatación.
No olvidar colocar una abrazadera debajo
de la embocadura hembra del pie de
bajante.
Presentar la instalación en conjunto. Una vez comprobado que el montaje es correcto, fijar
y cerrar las abrazaderas.
Instalación de la bajante.
Instalación del tubo de bajante.
Instalación
del pie de bajante.
Instalación de un registro para aguas pluviales
con pie de bajante (sólo disponible para Ovation
®
38).
Un manguito hembra doble
permite la conexión de dos
bajantes. A = 2 cm como
mínimo necesario para la
expansión adecuada del tubo.
