Instalación
Protección acústica
FRIAPHON
®
24
Resumen de los requisitos en materia de protección acústica
DIN 4109/A1: 2001-01 para la vivienda.
El nivel máximo de presión sonora permitido por instalaciones en
las zonas vulnerables, tales como salas de estar y dormitorios es
de L<30 dB(A). En el caso de valores más elevados serían nece-
sarias medidas de protección adicional contra el ruido. Este valor
es el resultado de la suma de ruido de la instalación total y se
requiere un certificado de aptitud técnica de sonido.
DIN 4109- Otros servicios de construcción (no residenciales).
Como el anterior pero limitado poe el valor de L<35dB(A).
VDI 4100 - Control de ruido en las viviendas. Además de la norma DIN 4109 existe un conjunto de normas de aplicación.
VDI 4100 con mayor alcance para optimizar la protección contra el ruido en función del tipo de edificio.
Protección contra el ruido estándar. L<30 dB (A) SSt I/DIN 4109.
Mejora de la protección contra el ruido. L<30 dB(A) SSt II.
Estado de confort en la protección contra el ruido. L<25 dB(A)
SSt III.
La normativa española, a través de RD 1367/2007 y el Código
Técnico de la Edificación prevé los valores indicados en la tabla II
e indica los valores más restrictivos en horario nocturno Ln.
Extracto de resultados del informe de comportamiento acústico P-BA
251/2007 obtenidos en el nesayo realizado en el Instituto Fraunho-
fer de Ingeniería para la Construcción según norma EN 14366.
Requisitos de aislamiento acústico según VD 4100
Norma de
aplicación
Pisos
multifamiliares o
apartamentos
Apartamentos
duplex o casas
adosadas
Viviendas
independientes
SSt I
30 dB(A) (acorde
DIN 4109)
30 dB(A) (acorde
DIN 4109)
30 dB(A)
SSt II
30 dB(A)
25 dB(A)
30 dB(A)
SSt III
25 dB(A)
20 dB(A)
30 dB(A)
Uso del
Edificio
Tipo de Recinto
Índices de Ruido
Ld
Le
Ln
Vivienda o uso
residencial
Estancias
45
45
35
Dormitorios
40
40
30
Hospitalario
Zonas de estancia
45
45
35
Dormitorios
40
40
30
Educativo o
Cultural
Aulas
40
40
40
Salas de lectura
35
35
35
Tabla II: Objetivos de calidad acústica en edificios. RD1367/2007
Comportamiento Acústico

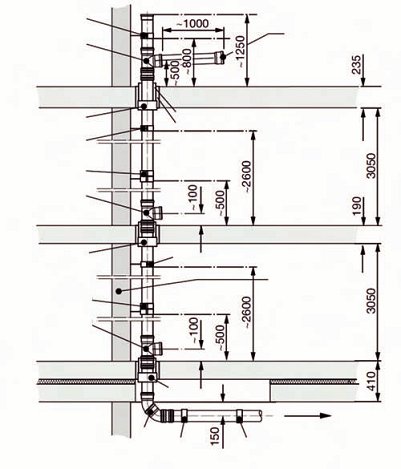

Informe P-BA251/2007 Zona Posterior Nivel de cimentación EN
14366 Instituto Fraünhofer
Montaje estándar
dB (A)
Caudal (l/s)
1
2
3
4
5
2
1
5
5
2
1
5
3
4
1
2
2
2
1
3
Entrada de agua
Zona interior
de planta calle
Tabique divisorio
220 kg/m
2
Zona anterior de
nivel de cimentación
Tanque de agua
Sótano
Zona posterior de
nivel de cimentación
Zona posterior de
planta de calle
Azotea
Lámina absorbente rellena
de mortero
2
6
10
16
0
2
4
6
8
10
12
14
16
18
0,5
1
2
4
Derivación 100/100/88º
Abrazaderas
Abrazaderas FRIAPHON
®
Codos básicos 2 x 45º
Manguito de protección contra incendio para empotrar
Los niveles sonoros pueden variar según la relación masa-superficie del soporte de instalación, la instalación de la bajante a
través de los forjados (con o sin manguito de protección contra incendios), del tipo de montaje, empleo de distintas abrazaderas
de las usadas en el ensayo o del diferente trazado del sistema de desagüe.
