Instalación
El sumidero sifónico CAMALEÓN
permite una fácil y rápida instalación.

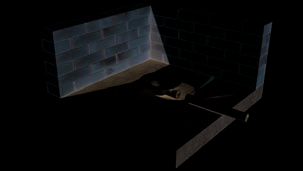

Fije la tubería de PVC (previamente abocardada)
al cuerpo del sumidero (para Ø40 mm es nece-
sario cortar la salida pretroquelada sobre la sali-
da macho del sumidero). En primer lugar limpie
la tubería y el sumidero y a continuación aplique
uniformemente cola de PVC.
Instale el elemento impermeabilizante (recomenda-
mos el uso de lámina geotextil o de PVC) sobre la base
cementada, recomendamos que dicha tela se extien-
da sobre la pared en vertical un mínimo de 10-15 cm,
y especialmente en las esquinas, se superponga reali-
zando pliegues en lugar de cortes sobre la misma.

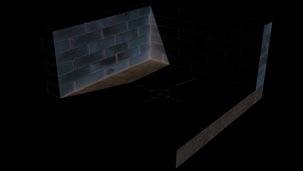

Plantee y señalice el punto donde desee instalar
el sumidero.
01
05
04
03
02

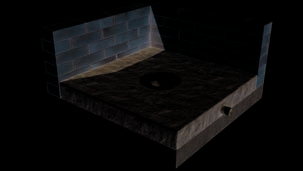

Rellene con cemento toda la base del sumidero
hasta el ala, proteja el sumidero evitando que cai-
ga cemento en el interior del mismo. Dote a la base
de cemento de una pendiente (recomendamos un
mínimo de 2%) hacia la salida.
Fije el elemento mecánico de sujeción (prensate-
las) mediante los 6 tornillos suministrados. Para
facilitar el montaje alinee los agujeros de los torni-
llos del prensatelas con las marcas triangulares del
cuerpo de la caldereta.
Serie Camaleon
Instrucciones de montaje e instalación
